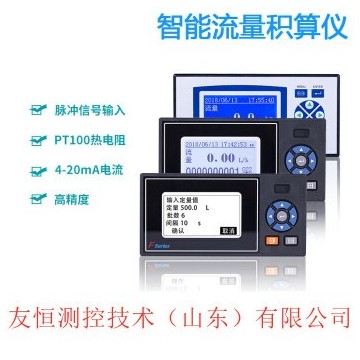

智能流量积算仪F3000X-A3-11-C4-R2-PWA-L1-SU-VAC
一、概述
F3000X型流量积算仪是以ARM微处理器为基础与各种流量变送器、传感器配合，针对不同流体介质通过多种流量数学模型准 确地进行流量测量计算的仪表。
F3000X型流量积算仪对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制监控系统，广泛应用于石化、化工、冶金、电力、轻工、医药及城市燃气等行业的贸易结算和工厂计量管理网络。
二、特点
适用流量计和流体介质范围广泛。
流量单位自动换算，差压式流量计的流量系数自动运算。
蒸汽密度依据IAPWS-IF97公式计算，自动识别蒸汽的过热、饱和状态。
应急容错功能：温度、压力信号异常时，使用应急参数值进行补偿运算。
调试演算功能：支持查看各变送器/传感器信号原始值；支持查看流量计算中的中间参数如密度等。
审计记录：停电记录功能。
报警列表：支持记录流量、温度、压力、差压/频率/体积/质量等瞬时量或累积量报警信息。
累积报表：支持累积流量班报表、日报表、月报表、年报表。
通讯功能：标准Modbus RTU协议，支持RS485、RS232C通讯接口。
变送功能：支持标准电流变送输出，信号来源通道可选。
报表备份功能：支持各累积报表备份功能。
导入导出功能：支持仪表组态参数导入导出功能。
定时打印功能：支持流量、温度、压力、累积等数据进行定时打印功能。
三、技术指标
屏幕： 128*64点阵单色液晶显示器（LCD）
误差： 显示和测量：±0.2% F.S.
处理器 采用高性能的ARM Cortex-M3 32位的RISC内核
输入功能 流量通道：
模拟量信号:4-20mA、0-10mA等信号；频率信号:Fr（范围：0.0-5000.0HZ，低电平≤1V，高电平≥5V）
温度通道：0-10mA、4-20mA、Pt100等信号
压力通道：0-10mA、4-20mA等信号其它输入信号（如开关量输入（DI））需在订货时注明
输出功能
配电输出：提供1组（F12）12VDC及2组（Q24、P24）24VDC传感器电源，输出电流单路最大30mA，其中流量电流24V配电Q24和压力24V配电P24共地
变送输出：支持1路标准电流变送输出（来源可选），负载能力500Ω（最大）
继电器输出：支持2路继电器输出，触点容量3A@250VAC/3A@30VDC，可组态上上限、上限、下限、下下限报警
通讯功能
通讯接口：提供RS232C和RS485两种通讯接口供用户选择，支持Modbus RTU协议，波特率----（1200、2400、4800、9600）打印接口：RS232C直接连接微型打印机，波特率1200
报表备份
报表备份和转存：支持USB 1.1 、2.0 协议，支持从1G到32G的U盘进行累积报表转存，兼容性强，可兼容市面上绝大多数的U盘
供电电源
交流供电电源：220VAC/50HZ交流电源供电
直流供电电源：支持24VDC（18VDC-36VDC）直流电源供电；支持12VDC（9VDC-18VDC）直流电源供电
直流供电需在订货时注明
时钟误差： ±2 秒/天
工作环境【禁止在易燃、腐蚀性环境下工作】
环境温度： 0～50℃（避免日光直晒）
环境湿度： 0～85%R.H（无凝结）
海拔高度：<2000米
仪表净重
净重：≤1.0Kg
F3000X型流量积算仪系列仪表通用指标，功能配置请以实物为准。
